Istruzioni d'uso

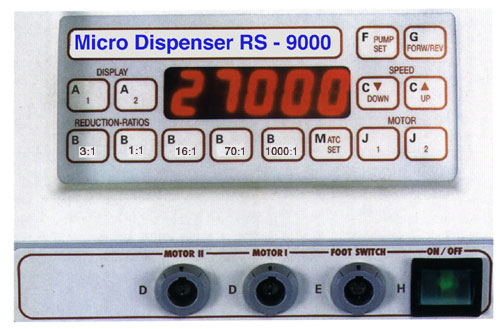

Pannello di controllo:
Pulsante A: i due pulsanti consentono di scegliere fra i
due motori disponibili quello che deve essere programmato. Detti
pulsanti non entrano in funzione se lo spinotto di collegamento
del reostato a pedale è inserito nello switch E.
Pulsante B: i cinque pulsanti
consentono di comunicare alla centralina il fattore di riduzione
della velocità utilizzato dal contrangolo/manipolo utilizzato
con il motore prescelto.
1:3 per contrangoli moltiplicatori ,
1:1 per manipoli diritti da chirurgia, manipoli a lame oscillanti
e contrangoli,
16:1 - 70:1 - 1000:1 per contrangoli riduttori.
Pulsante C: i due pulsanti
Up e Down consentono di incrementare o, rispettivamente, di decrementare
i valori dei parametri in uso es. velocità rotazione,
volume di flusso, valore di torque, ecc. .
Pulsante F: premendo per
alcuni secondi questo pulsante apparirà a display il valore
di flusso della irrigazione che potrà poi essere aumentato
o diminuito con i pulsanti Up e Down in un range di valori compreso
da 0 a 10 lt/ora. Si agirà su tale pulsante nel momento
in cui vengono programmati i motori e cioè dopo aver agito
sul pulsante A (1 o 2) se il reostato a pedale non è inserito
oppure sul pulsante J (1 o 2) se invece è inserito il
comando a pedale.Questa ultima eventualità consente di
variare i valori anche mentre il motore è in azione. In
tutti i casi la pompa peristaltica entra in funzione solo premendo
l'apposito interruttore sito sul reostato a pedale.
Pulsante G: o pulsante di
Reverse, consente di invertire il senso di rotazione del motore.
Il suo impiego è accompagnato dal suono di un cicalino.
Quando è in funzione, si accende anche una spia luminosa.
Se ne consiglia l'impiego a basso numero di giri. Il suo funzionamento
è attivato dal pulsante inserito nel reostato a pedale.
Pulsante
M: premendo per alcuni secondi
su tale pulsante, compare a display il valore di torque che verrà
memorizzato per il motore in programmazione.Tale valore, espresso
in Newton/cm varia in funzione del manipolo utilizzato così come indicato di seguito:
Contrangoli riduttori 16:1 - 70:1 - 1000:1 : da 10 - 15 - 20
- 25 - 30 - 35 - 40 - 45 - 50 - 55 Ncm.
Contrangoli moltiplicatori 1:3 : valore prefissato a 2 Ncm.
Trasmissione diretta 1:1 : da 2 - 3 - 4 - 5 - 6 Ncm.
Il pulsante M consente la programmazione di entrambe le modalità di torque:
AL per impostare la potenza di taglio delle
frese secondo i valori appena illustrati
AS per impostare (ma solo se si impiega il reostato
ed un riduttore 70:1 ad un velocità di 25giri/min o inferiore)
il carico massimo di avvitamento con un range di valori uguale
a quello indicato per i contrangoli riduttori. Incontrando tale
valore il contrangolo si ferma e l'operatore, se lo ritiene opportuno,
può comunque proseguire rilasciando e ripremendo il reostato
a pedale.
La spia luminosa inserita sul pulsante M indica che il valore
di torque preimpostato è effettivamente in uso. Tale valore
può comunque essere modificato agendo sui pulsanti Up
e Down e, dopo averlo richiamato a display, con il tasto M anche
mentre i motori sono in azione.
Pulsante J: i due pulsanti
consentono di mettere in funzione il motore prescelto.
Tale avvio avviene solo con l'utilizzo del reostato a pedale
(sicurezza EN 601-1)
La velocità potrà variare da 0 al numero di giri
preimpostato.
Si consiglia di mantenere tale impostazione del numero di giri
quanto più bassa possibile perchè, benchè
sia possibile girare a basso regime con il solo impiego del reostato,
si rende in tal modo meno probabile una rapida escursione della
velocità a fresa impegnata evitando così possibili
danni a carico della fresa stessa o del manipolo.
Sequenza di programmazione
dei motori:
Predisporre l'unità collegando
i cavetti dei due motori agli spinotti
D quindi accendere il pulsante H accertandosi
che il display si illumini correttamente.
A questo punto sarà possibile programmare i due motori
seguendo due procedure a seconda che si voglia programmare i
valori desiderati prima o dopo aver inserito lo spinotto del
reostato a pedale nello switch E.
Nel primo caso (reostato disinserito) la scelta del motore da
programmare avverrà agendo sui pulsanti A (1 o 2) mentre, a reostato inserito, si agirà direttamente
sui pulsanti J (1oppure 2).
La prima modalità consente di programmare entrambi i motori
prima dell'intervento mentre la seconda rende possibile variare
le impostazioni anche durante l'impiego dei motori.
Premere poi il pulsante B corrispondente alla riduzione
del contrangolo che viene montato sul motore prescelto.
Di default a display compare la velocità di rotazione
che può essere modificata con i tasti Up
e Down.
Durante l'utilizzo del motore tali tasti consentono di modificare
la velocità preimpostata senza dover interrompere il fresaggio.
Il valore impostato rimane memorizzato anche dopo lo spegnimento
della centralina.
Range di velocità ottenibili con le diverse riduzioni:
Riduzione-Moltiplicazione
|
Velocità Minima
|
Velocità Massima
|
3:1
|
6.000
|
90.000
|
1:1
|
2.000
|
30.000
|
16:1
|
125
|
1.875
|
70:1
|
15
|
415
|
1.000:1
|
2
|
30
|
Premere per qualche secondo il pulsante M (ATC Set) per programmare
il valore
AL della potenza di taglio
scegliendo con i tasti Up e Down fra i seguenti valori:
1)10 - 15 - 20 - 25 - 30 - 35 - 40 - 45 - 50 -55 Ncm.
per i contrangoli 16:1 - 70:1 - 1000:1
2)2 - 3 - 4 - 5 - 6 Ncm. per i contrangoli o i manipoli
a trasmissione diretta 1:1
3)2 Ncm. come valore preimpostato per i contrangoli moltiplicatori
Se si vuole programmare il valore AS per l'avvitamento è necessario che il motore prescelto monti un riduttore
70:1 e che la velocità programmata sia di 25 giri/min.
o inferiore.
Al termine della programmazione del torque i valori impostati
sono attivi e la spia luminosa ne indica il funzionamento.
Premere il pulsante F per qualche secondo ed a display
compare il valore del volume di flusso della pompa peristaltica
che potrà essere modificato con i tasti Up e Down entro
un range da 0 a 10 lt/ora.
Si ricorda che, durante l'utilizzo del motore, a display compare
il valore relativo alla velocità di rotazione e che questo
può essere modificato senza interruzione del lavoro con
i tasti Up e Down così come possono essere modificati
i valori relativi al torque ed al volume di flusso per i quali
occorre prima di tutto richiamare a display il valore corrente
per il motore in uso con la pressione per alcuni secondi del
tasto J.
Richiamare poi a display il secondo motore da programmare procedendo
analogamente al primo ma ricordandosi che i valori impostati
per il flusso di soluzione fisiologica hanno effetto per entrambi
i motori.
Dopo avere inserito lo spinotto di collegamento allo switch
E, selezionare il tasto J 1 o 2 per avviare il relativo
motore ed agire sul reostato a pedale.
|
